Αρχή λειτουργίας

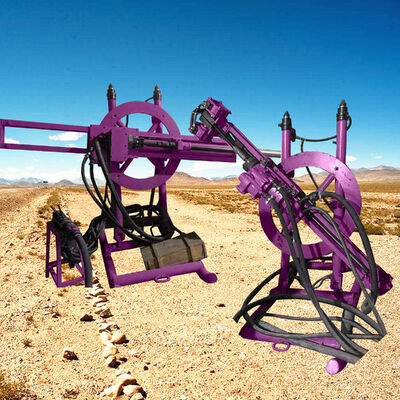

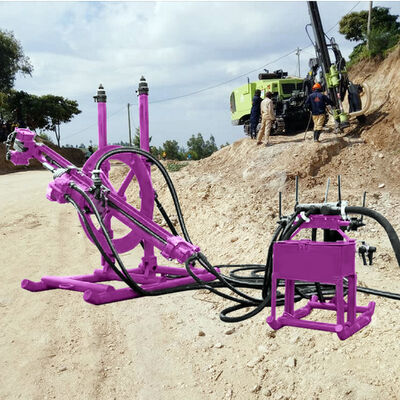

Το πλαίσιο τρυπανιού τύπου δίσκου είναι μια βοηθητική διάταξη που έχει σχεδιαστεί και κατασκευαστεί για να προσαρμοστεί στη χρήση του ανεξάρτητου υδραυλικού περιστρεφόμενου τρυπανιού πετρώματος τύπου SR90 με καθοδήγηση σιδηροδρόμου σε μικρές οδικές διαδρομές εξόρυξης.Είναι τροφοδοτείται από συμπιεσμένο αέρα για να επιτύχει τις λειτουργίες ώθησης και τοποθέτησης του τρυπανιού πετρώματος κατά τη διάρκεια της γεώτρησηςΟ συμπιεσμένος αέρας περνά από την κύρια βαλβίδα πρόσληψης, το λιπαντικό ομίχλης πετρελαίου, διάφορες βαλβίδες ελέγχου και φτάνει σε κάθε κινούμενο μέρος για να επιτευχθεί η κυκλική λειτουργία της διαδικασίας γεώτρησης πετρώματος.

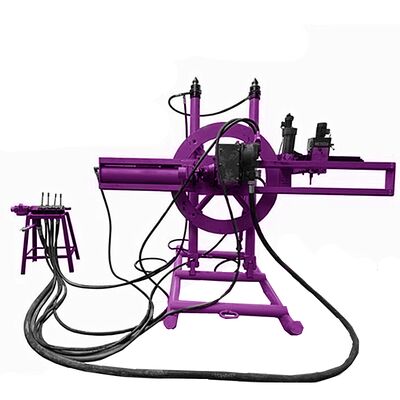

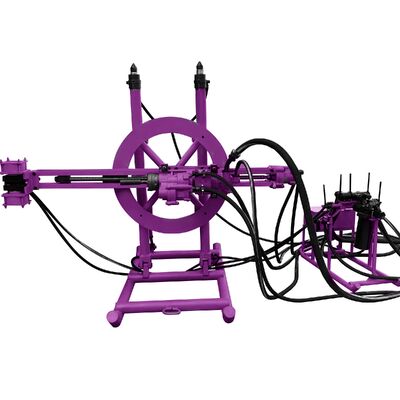

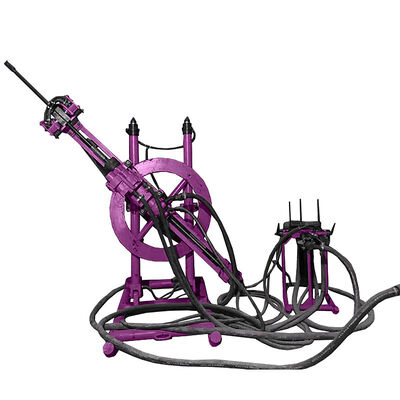

Διαρθρωτικά χαρακτηριστικά Αυτό το πλαίσιο γεώτρησης έχει απλή δομή, είναι εύκολο να αποσυναρμολογηθεί και να μεταφερθεί, λειτουργεί με ασφάλεια και αξιοπιστία και είναι εξαιρετικά αποδοτικό.Το σύνολο του πλαισίου γεώτρησης αποτελείται από τρία στοιχείαΤο τμήμα σύνδεσης του πλαισίου τρύπησης αποτελείται κυρίως από τρία μέρη: το άνω μέρος του αέρα, το τμήμα σύνδεσης του προπέλα και το τμήμα σύνδεσης της πλατφόρμας λειτουργίας.ο δίσκος και η κάτω γλίστραΗ σύνδεση της έλξης αποτελείται από τέσσερα στοιχεία: τη συσκευή συγκόλλησης, το σιδηρόδρομο καθοδήγησης, το κάθισμα διαδρόμου και τον κινητήρα πρόωσης.Το σύνολο της κονσόλας περιλαμβάνει τα κύρια εξαρτήματα, όπως η βαλβίδα ελέγχου και ο λιπαντής λάδις.
Μετά την μεταφορά των τμημάτων του πλαισίου του τρυπάνιου στο σημείο εργασίας, πρέπει να συναρμολογηθούν με τη σειρά του κατώτατου λοβού, του αέρα, του δίσκου και της έλικας.,Πριν από τη σύνδεση της κύριας εισόδου αέρα και των σωλήνων νερού με την κονσόλα ελέγχου, πρέπει να καθαριστεί όλη η άμμος και η λάσπη.Όλοι οι σωλήνες πρέπει επίσης να καθαρίζονται πριν από τη σύνδεση με τα αντίστοιχα μέρη του πλαισίου του τρυπανιού για να αποφευχθεί η είσοδος άμμου και λάσπης και άλλων βρωμιών στα μέρη του μηχανήματος.
1Πριν από τη χρήση, πρέπει να γίνουν όλες οι απαραίτητες προετοιμασίες.
2Τοποθέτηση και μετατόπιση: Σύμφωνα με τις απαιτήσεις σχεδιασμού της τρύπας του πυροβόλου τρυπού, το πλαίσιο του τρυπού πρέπει να ευθυγραμμίζεται με την κεντρική γραμμή της σήραγγας και τη γραμμή διάταξης της τρύπας του πυροβόλου τρυπού.Το επίπεδο του δίσκου πρέπει να είναι παράλληλο με τη γραμμή διάταξηςΑν η επιφάνεια της σκουπιδιού είναι γεμάτη λάσπη, η επιφάνεια της σκουπιδιού θα πρέπει να απομακρυνθεί.μπορεί να τοποθετηθεί ξύλινη σανίδα στο γλύτωτο μέρος της πλάκας, και στη συνέχεια το πλαίσιο του τρυπανιού μπορεί να μετακινηθεί σε άλλη γραμμή διάταξης με ένα λοστό ή ένα ελκυστήρα έλξης.
Περιγραφή των προϊόντων
|
Τύπος
|
Ροταριακή συσκευή γεώτρησης
|
|
Ονομασία προϊόντος
|
Μηχανή γεώτρησης
|
|
Εφαρμόζεται
|
Κτίριο Ενέργεια, Ορυχεία, τρύπα γεώτρησης
|
|
|
Παράμετροι
|
Πρότυπο SR90
|
Πρότυπο SR150
|
|
Διάμετρος τρύπας γεωτρίας
|
50-80 mm
|
80-140 χιλιοστά
|
|
Μέγιστο βάθος τρύπας
|
35 μέτρα
|
180 μέτρα
|
|
Μοντέλο Σάνκ
|
φ38mmx90mm
|
|
|
Δύναμη πρόσκρουσης
|
≥225J
|
15000N
|
|
Συχνότητα πρόσκρουσης
|
≥ 34HZ
|
60 στροφές ανά λεπτό
|
|
Δρόμος εξόδου της ράβδου γεώτρησης
|
≥ 140NM
|
1500-2000NM
|
|
Εφαρμόσιμες διαστάσεις σήραγγας
|
2.2m x 2.2m - 3.0m x 3.0m
|
2.2m x 2.2m - 3.0m x 3.0m
|
|
Συνολική κατανάλωση αέρα
|
≤ 225L/s
|
120-350L/s
|
|
Γωνίες γεωτρήσεις
|
0-360 μοίρες
|
0-360 μοίρες
|
|
Εγκατασκευασμένα
|
Όχι (Αφορητό για άνθρωπο)
|
Δύο τροχοφόρο ρυμουλκούμενο
|
|
Βάρος για μηχανή γεωτρήσεων πετρώσεων
|
95 κιλά
|
450 κιλά
|
|
Μέγεθος μηχανής γεωτρήσεων πετρώσεων
|
890x360x305mm
|
|
