Αρχή λειτουργίας του εξορυκτικού εξοπλισμού γεωτρήσεων RC
Το σύστημα Core Drilling Rig με αντίστροφη κυκλοφορία (RC) έχει σχεδιαστεί για αποτελεσματική, συνεχή και υψηλής ποιότητας ανάκτηση δειγμάτων στην εξερεύνηση ορυκτών.σύστημα διπλού τοιχώματος σωλήνων γεώτρησης που διαχωρίζει το μέσο κοπής από το ρεύμα δειγματοληψίας, εξασφαλίζοντας μη μολυσμένα και αντιπροσωπευτικά δείγματα πυρήνα.
Δύο τοιχοειδείς ράβδοι: Το σύστημα χρησιμοποιεί συγκεντρωτικούς σωλήνες τρυπών: έναν εξωτερικό σωλήνα και έναν εσωτερικό σωλήνα.Το δαχτυλίδι μεταξύ τους χρησιμεύει ως το κατωτέρω πέρασμα για το υγρό γεώτρησης (συνήθως συμπιεσμένος αέρας ή ένας συνδυασμός αέρα και αφρού), ενώ ο εσωτερικός σωλήνας χρησιμεύει ως ανοδικός διάδρομος για τα αποκόμματα και τα δείγματα πυρήνα.
Αντίστροφη ροή κυκλοφορίας: Το υγρό γεωτρήσεις (αέρας) πιέζεται προς τα κάτω από το δαχτυλίδι μεταξύ των εξωτερικών και των εσωτερικών σωλήνων.που κάνει τα βράχια σκόνη,.
Αποκάλυψη δείγματος: Η κινητική ενέργεια του αέρα, σε συνδυασμό με μια υψηλής ταχύτητας ανοδική ροή, αιχμαλωτίζει αμέσως τα αποκόμματα πετρώματος και τα κομμάτια πυρήνα μικρής διαμέτρου.Η ροή αέρα που φορτίζεται με δείγμα εκκενώνεται στη συνέχεια στον εσωτερικό σωλήνα με υψηλή ταχύτητα (συνήθως 15-25 m/s).

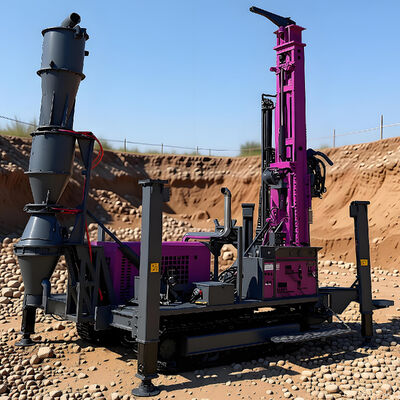

Διαχωρισμός και συλλογή: Το υψηλής ταχύτητας μείγμα αέρα και δείγματος φτάνει στην επιφάνεια και περνά μέσα από έναν κυκλώνα μεγάλης διαμέτρου ή ένα σύστημα συλλογής δειγμάτων.προκαλώντας την πτώση των κομματιών και της σκόνης σε σακούλα δειγματοληψίας ή σπιλτερΟ αέρας φιλτράρεται και απελευθερώνεται ή ανακυκλώνεται.
Βασικό πλεονέκτημα: Η μέθοδος αυτή δημιουργεί μια σχεδόν συνεχή και αμόλυντη στήλη δείγματος.προστατεύεται από ανάμειξη με υλικό από τα άνω τοιχώματα της τρύπας (μόλυνση από σπηλιές), παρέχοντας υψηλής ακρίβειας έλεγχο της ποιότητας για την εκτίμηση των ορυκτών πόρων.
Η ροή της διαδικασίας κατασκευής/τρυπείας
Η επιχειρησιακή ακολουθία για ένα έργο εξόρυξης πυρήνων RC ακολουθεί μια συστηματική και αποτελεσματική ροή εργασίας:
Φάση 1: Προετοιμασία του χώρου και εγκατάσταση της εξέδρας
Καθαρίστε και ισοπεδώστε το τρυπάνι.
Τοποθετήστε το τρυπάνι RC και τον υποστηρικτικό εξοπλισμό (συμπυκνωτής αέρα, ενισχυτές, σύστημα δειγματοληψίας).
Συνδέστε όλους τους σωλήνες (αέρας, νερό) και τις πηγές ενέργειας.
Φάση 2: γεωτρήσεις και συνεχής δειγματοληψία
Ξεκινήστε το τρυπάνι: Η πάνω κίνηση περιστρέφει το σκοινί τρυπάνι, ενώ το σφυρί ενεργοποιείται από αέρα υψηλής πίεσης.
Συλλογή δειγμάτων: Η γεώτρηση πραγματοποιείται σε πρότυπα μήκη ράβδου (π.χ. 6 ή 9 μέτρα).
Ανάκτηση δείγματος: Το δείγμα από το ολοκληρωμένο μήκος ράβδου φυσά μέσα από τον κυκλώνα σε σακούλες δείγματος.
Συνέχιση της διαδικασίας: Προστίθεται μια νέα ράβδος στη χορδή και η γεωτρική επαναλαμβάνεται.
Φάση 3: Ενσωμάτωση πυρήνα γεώτρησης (προαιρετική αλλά κοινή)
Για τμήματα που απαιτούν άθικτο πυρήνα για λεπτομερή γεωλογία και μεταλλουργία, το σύστημα μπορεί να προσαρμοστεί.
Το σφυρί RC ανακτάται και ένα σύστημα βαρελιού καλωδίου αναπτύσσεται μέσω της διπλής τοιχώδους χορδή.
Μετά την ανάκτηση, η τρύπα RC μπορεί να επαναληφθεί αμέσως.
Φάση 4: Ολοκλήρωση και Αποστρατολόγηση
Όταν φτάνουν στο βάθος στόχου, το σκοινί του τρυπάνιου απομακρύνεται από την τρύπα.
Η τρύπα συνήθως σφραγίζεται ή σφραγίζεται σύμφωνα με τους κανονισμούς για το περιβάλλον και την ασφάλεια.
Ο εξοπλισμός αποσυναρμολογείται, καθαρίζεται και προετοιμάζεται για μεταφορά στο επόμενο εργοτάξιο.
Φάση 5: Διαχείριση δειγμάτων και διαχείριση δεδομένων
Οι σακούλες δειγμάτων καταγράφονται, ζυγίζονται και προετοιμάζονται για αποστολή στο εργαστήριο.
Η γεωλογία κάτω από την τρύπα (DTH) καταγράφεται σε πραγματικό χρόνο από έναν γεωλόγο που παρατηρεί τα αποκόμματα, επιτρέποντας άμεσες αποφάσεις επί τόπου.
Σύνοψη
Ο εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυκτικός εξορυΗ αρχή της απομονωμένης μεταφοράς δείγματος προς τα πάνω και η προσαρμόσιμη ροή της διαδικασίας την καθιστούν την κυρίαρχη μέθοδο για ταχεία, αξιόπιστος έλεγχος της ποιότητας και ο ορισμός των πόρων στη σύγχρονη εξερεύνηση ορυκτών.

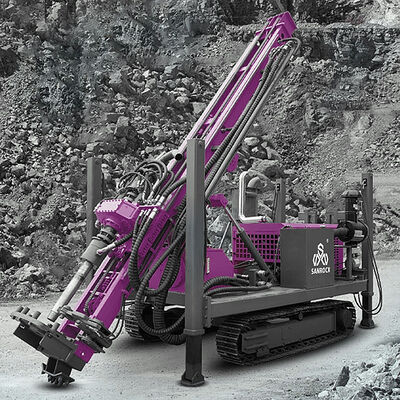

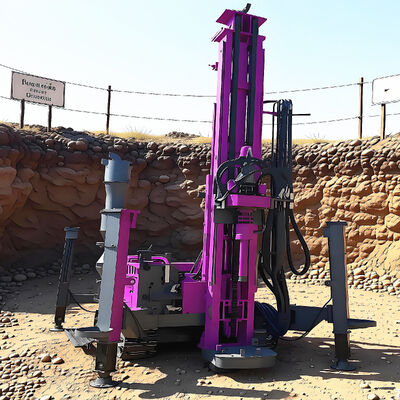

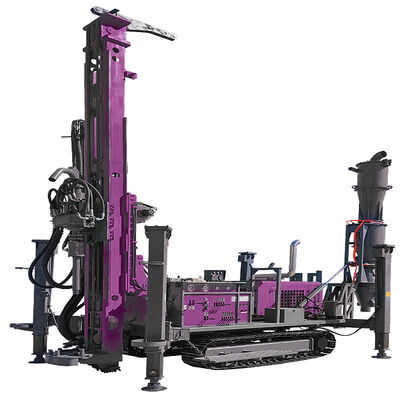

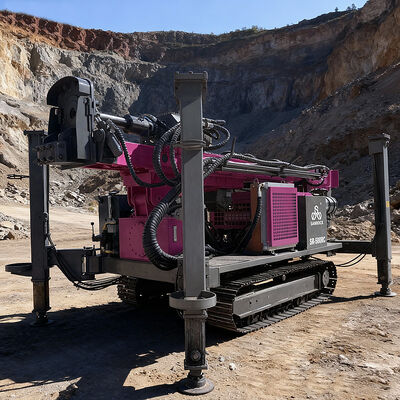

Περιγραφή του προϊόντος
|
Δυνατότητα γεώτρησης
|
Βαθμός γεώτρησης (m)
|
500
|
|
Διάμετρος τρύπας (mm)
|
140-400
|
|
Διάμετρος σωλήνα γεώτρησης ((mm)
|
76/89/102/114
|
|
Διάρκεια σωλήνα γεώτρησης ((m)
|
1.5/2/3
|
|
Δυνάμωση άξονας (kN)
|
100
|
|
Κεφαλή οδήγησης
|
Δρόμος περιστροφής ((N.m))
|
8000-12000
|
|
Ταχύτητα περιστροφής (rpm)
|
40-160
|
|
Σκλήρυνση
|
1.7-3.5
|
|
Δύναμη ανύψωσης οχήματος (kN)
|
300
|
|
Δυνατότητα τροφοδοσίας ((kN)
|
150
|
|
Γρήγορη ταχύτητα ανόδου ((m/min)
|
20
|
|
Γρήγορη ταχύτητα τροφοδοσίας ((m/min)
|
40
|
|
Μονάδα ισχύος
|
Ονομαστική ισχύς/ταχύτητα ((kW/rpm)
|
132/2400
|
|
Δυνατότητα βαλβίδας εργαλείου
|
Δύναμη ανύψωσης (kN)
|
20
|
|
Συμπιεστήρας αέρα
|
Πίεση αέρα (MPA)
|
1.7-3.5
|
|
Κατανάλωση αέρα ((m3/min)
|
17-42
|
|
Εξοπλισμένο με σφυρί ((Αναστροφή κυκλοφορίας)
|
Η σειρά μεσαίας και υψηλής πίεσης
|
|
Τεχνουργήματα
|
Ταχύτητα πορείας ((km/h)
|
2.5
|
|
Γωνία αναρρίχησης
|
30
|
|
Διάσταση
|
Μεταφορά ((mm)
|
6450*2100*2700
|
|
Εργασία ((mm)
|
4500*4000*7000
|
|
Βάρος
|
Βάρος ((t)
|
12
|
|
Αυτό είναι μόνο ένα μέρος των πελατών από το εξωτερικό που ήρθαν στην εταιρεία μας για να διαπραγματευτούν συνεργασία, να υπογράψουν συμβόλαια και να βγάλουν φωτογραφίες.
Καλωσορίζουμε περισσότερους ξένους πελάτες να έρθουν στην εταιρεία μας για διαπραγμάτευση και συνεργασία.
Προφίλ εταιρείας
Η Quzhou Sanrock Heavy Industry Machinery Co., Ltd ιδρύθηκε το 2017, αναπτύσσεται γρήγορα ως βασική επιχείρηση στη βιομηχανία ορυχείων, γεωλογικής εξερεύνησης,Το πεδίο υδροπηγών και το πεδίο κατασκευής μηχανικών, με την ικανότητα έρευνας, παραγωγής και εμπορίας.
Τα προϊόντα Sanrock καλύπτουν πλέον περισσότερα από 10 είδη, όπως:
Ορυχείο Τεχνική Τεχνική Τεχνική
Υπόγεια μονάδα γεώτρησης Ηλιακή μονάδα γεώτρησης
Ρυθμισμένη μηχανή τρυπανισμού
Συμπυκνωτής αέρα για το κορμό γεωτρήσεων
Έχουμε πολυετή εμπειρία σε αυτούς τους τομείς για να προσφέρουμε διάφορες λύσεις, με πιστοποιητικό ISO 9001 και CE για να εγγυηθούμε τον έλεγχο ποιότητας.Έχουμε επίσης εξαιρετική μηχανικός και ομάδες πωλήσεων για να εξυπηρετήσει τη ζήτηση των διαφορετικών πελατών '.
Παρέχουμε επίσης ολοκληρωμένη υποστήριξη υπηρεσιών μετά την πώληση, συμπεριλαμβανομένης της καθοδήγησης εγκατάστασης επί τόπου, της εκπαίδευσης λειτουργίας και των τακτικών υπηρεσιών συντήρησης,για να διασφαλιστεί ότι οι πελάτες δεν έχουν ανησυχίες κατά τη χρήση του εξοπλισμού.
Εμείς οι Sanrock εδώ επιθυμούμε να συνεργαστούμε με τους πελάτες μας, για να δημιουργήσουμε ένα καλύτερο μέλλον!
Αυτό είναι μόνο ένα μέρος των πελατών από το εξωτερικό που ήρθαν στην εταιρεία μας για να διαπραγματευτούν συνεργασία, να υπογράψουν συμβόλαια και να βγάλουν φωτογραφίες.
Καλωσορίζουμε περισσότερους ξένους πελάτες να έρθουν στην εταιρεία μας για διαπραγμάτευση και συνεργασία.
1- Τι μπορείτε να αγοράσετε από εμάς;
Πυρηνική τρύπα DTH, ολοκληρωμένη τρύπα DTH DTH, πυρήνα τρύπησης, οδήγηση στροφής, ηλιακή τρύπα, άγκυρα τρύπησης, περιστροφική τρύπα, τρύπα Top Hammer, υπόγεια τρύπα jumbo,Σφυρί DTHΣτρίψιμο, ατμοσφαιρικό συμπίεση, τρύπα τρύπωσης νερού, τρύπα τρύπωσης νερού που τοποθετείται σε φορτηγό, ατμοσφαιρικό συμπίεση βίδας, ατμοσφαιρικό συμπίεση έμβολο, πνευματικό τρυπάνι πετρώματος, τρυπάνι, τρυπάνι, ανταλλακτικά.
2Παρέχετε υπηρεσίες σχεδιασμού και προσαρμογής για πλήρη μηχανήματα και εργαλεία γεώτρησης;
Παρακαλούμε να μας δώσετε τις τεχνικές σας προδιαγραφές ή τις λεπτομέρειες του έργου, και είμαστε έτοιμοι να αναπτύξουμε μια προσαρμοσμένη πρόταση με βάση τις απαιτήσεις σας.
Αυτό περιλαμβάνει 2D και 3D σχέδια σχεδιασμού, που παραδίδονται σε διάφορες μορφές, συμπεριλαμβανομένων των DWG, PDF, STEP και IGES.
Η ομάδα μηχανικών μας ειδικεύεται στην ανάπτυξη προσαρμοσμένων λύσεων που πληρούν τις συγκεκριμένες λειτουργικές απαιτήσεις, τις γεωλογικές συνθήκες και τους στόχους απόδοσης.
3-Πώς πάει το φορτίο;
Α: Για μεγάλες ποσότητες ή βαριά προϊόντα, θα στείλουμε με θαλάσσια αποστολή ή χερσαία αποστολή. Η απόδοση αποστολής εξαρτάται από τη χώρα και την πόλη στην οποία θέλετε να στείλετε. Για μικρά και ευαίσθητα προϊόντα, θα στείλουμε με DHL,Μπορείτε επίσης να ορίσετε τη μέθοδο αποστολής που θέλετε πριν την αποστολή.
4.Πώς είναι ο έλεγχος ποιότητας σας; A: Έχουμε δικό μας έμπειρο QC. Θα υπάρξει αυστηρή επιθεώρηση και δοκιμή για κάθε παραγγελία πριν από την αποστολή.
